包膜机
用途与特点:

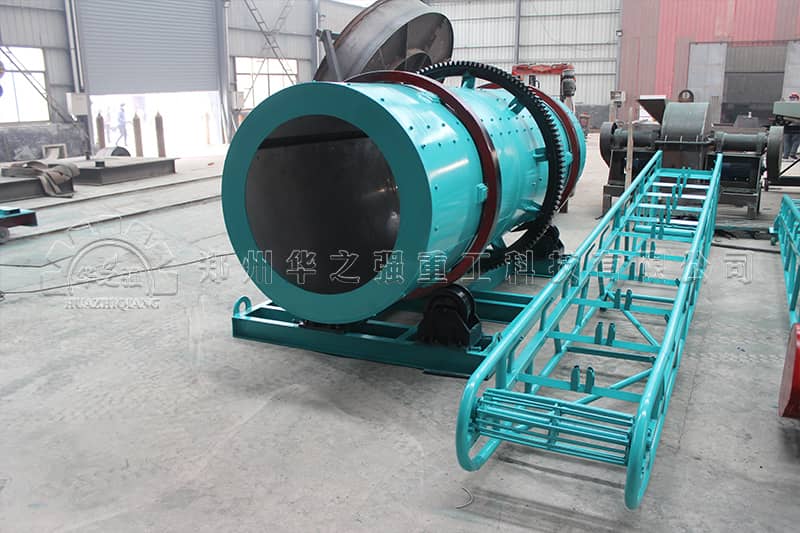

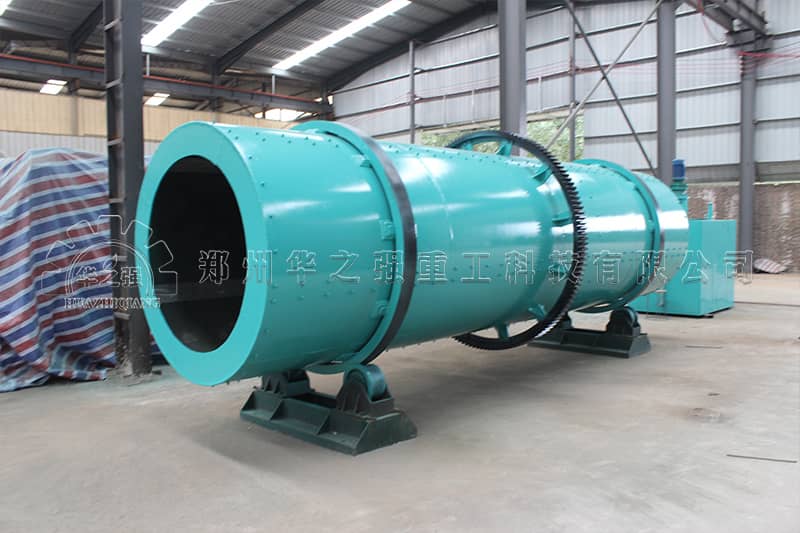

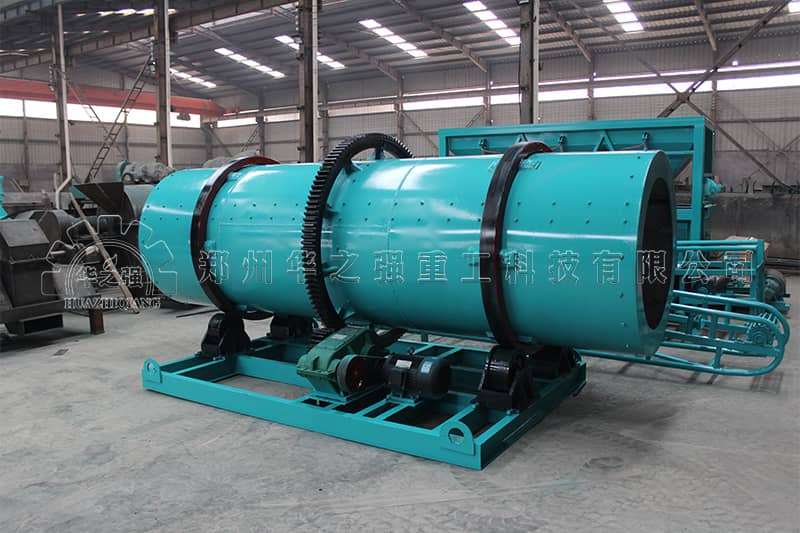

回转式包膜机,主机内可选用内衬聚丙烯或耐酸不锈钢。配合包膜扑粉机或液体熔融罐,使包膜剂粘附到颗粒表面上。其包膜颗粒均匀,圆润,外表美观,效果好。是有机肥生产线,复合肥生产线,BB肥生产线上常用设备之一。
Fertilizer Coating Machine Series:
Coating Machine
Use and Features:
The rotary coating machine can be lined with polypropylene or acid resistant stainless steel in the main engine. The coating agent is adhered to the surface of the granule with a powder coating machine or a liquid melting pot. Its coated granules are uniform, round, beautiful appearance and good effect. It is commonly used equipment on organic fertilizer production line, NPK compound fertilizer production line, and BB fertilizer production line.
回转式包膜机成套设备由螺旋输送机、搅拌槽、油泵、主机等组成,粉体扑粉或液体涂膜工艺。能防止复合肥料的结块。主机内采用聚丙烯内衬或耐酸不锈钢。
本设备根据工艺要求,是一种复混肥用设备。
工作原理
该系列回转式包膜机其工作原理是:由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴,通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合,相向工作。物料从进料端加入,经筒体内部。与粉(液)混合,从出料口流出
结构概述
整机可分为五大部分:
1、托架部分:整个机体转动部分都由托架支撑,受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成,并通过了严格的工艺要求,已达到本机所使用的目的。除此外重要的是固定在架子上的托轮,因考虑到其与机体滚带会产生较大摩擦,我厂特意选用特质防腐、耐磨材料,大大提高了本机的使用寿命,托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩,便于装卸运输。
2、传动部分:整台造粒机传动部分是尤为重要的整个机体的工作都由此而行。传动架均采用槽钢焊接而成,并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO产品,质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴,使机体工作,其中传动减速机与主轴工作部分,采用尼龙柱销联接器相咬合传递驱动。
3、大齿圈:固定在机体上,与传动小齿轮相齿合,相向带动机体工作,其采用高科技耐磨材料,使本机使用寿命更长。
4、滚带:固定于机体两侧,以支撑整个机体。

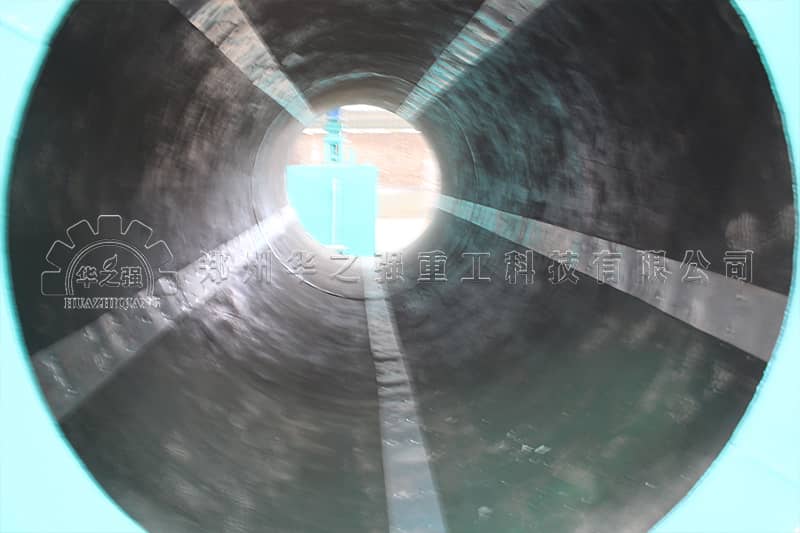

5、机体部分:整台包膜机重要的就是机体部分,其采用特质中碳钢板焊接而成,并通过严格的质量控制和特定的工艺要求,以达到本机所使用的目的
技术参数
规 格 | 筒 体 | 生产能力(t/h) |
功率 (kw) |
|||
内 径 (mm) |
长 度 (mm) |
倾 角 (°) |
转 速 (r/min) |
|||
BM1200×6000 | 1200 | 6000 | 3 | 14 | 1 | 5.5 |
BM1400×6000 | 1400 | 6000 | 3 | 13 | 5 | 7.5 |
BM1600×6000 | 1600 | 6000 | 3 | 12 | 15 | 11 |
BM1800×8000 | 1800 | 8000 | 3 | 12 | 30 | 15 |
